PN 25 Kör Flanş

Ebat

Size

Boru Çapı

Pipe Dia

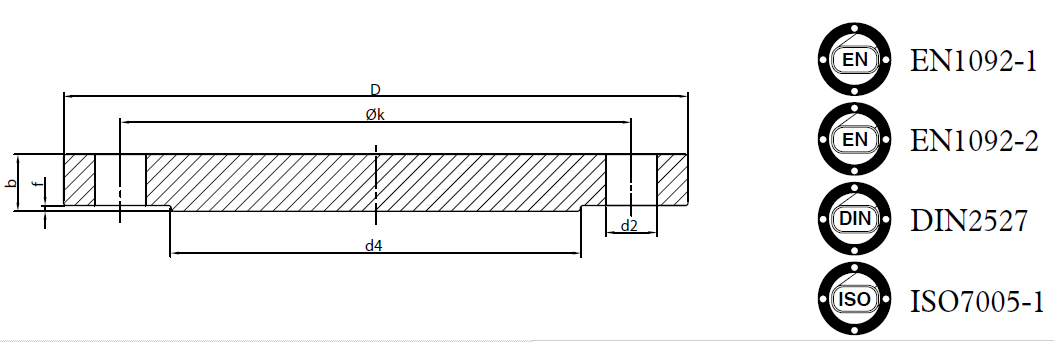

Flanş Ölçüleri / Flange Dimensions

Cıvata Ölçüsü

Bolt Dimensions

Ağırlık /Weight

k

D

f

d4

b

d2

M

n

EN 1092-1

kg/ad

kg/pcs

EN 1092-2

kg/ad

kg/pcs

DIN 2527

kg/ad

kg/pcs

NAL*

kg/ad

kg/pcs

ISO 7005-1

kg/ad

kg/pcs

EN 1092-1

EN 1092-2

DIN 2527

NAL*

ISO 7005-1

DN15

21,3

65

95

2

45

16

16

16

16

14

14

M12

4

0,8

0,8

0,8

0,8

0,7

DN20

26,9

75

105

2

58

18

16

18

18

16

14

M12

4

1,1

1,0

1,1

1,1

1,0

DN25

33,7

85

115

2

68

18

18

18

18

16

14

M12

4

1,3

1,3

1,3

1,3

1,2

DN32

42,4

100

140

2

78

18

19

18

18

18

18

M16

4

2,0

2,1

2,0

2,0

2,0

DN40

48,3

110

150

3

88

18

19

18

18

18

18

M16

4

2,2

2,3

2,2

2,2

2,2

DN50

60,3

125

165

3

102

20

19

20

20

20

18

M16

4

3,0

2,8

3,0

3,0

3,0

DN65

76,1

145

185

3

122

22

19

22

22

22

18

M16

8

4,2

3,6

4,2

4,2

4,2

DN80

88,9

160

200

3

138

24

19

24

24

24

18

M16

8

5,5

4,3

5,5

5,5

5,5

DN100

114,3

190

235

3

162

24

19

24

24

24

22

M20

8

7,6

5,9

7,6

7,6

7,6

DN125

139,7

220

270

3

188

26

19

26

26

26

26

M24

8

10,9

7,8

10,9

10,9

10,9

DN150

168,3

250

300

3

218

28

20

28

28

28

26

M24

8

14,7

10,2

14,7

14,7

14,7

DN200

219,1

310

360

3

278

30

22

30

30

30

26

M24

12

22,9

16,5

22,9

22,9

22,9

DN250

273,0

370

425

3

335

32

24,5

32

32

32

30

M27

12

34,2

25,9

34,2

34,2

34,2

DN300

323,9

430

485

4

395

34

27,5

34

34

34

30

M27

16

47

38

47

47

47

DN350

355,6

490

555

4

450

38

30

38

38

38

33

M27

16

69

54

69

69

69

DN400

406,4

550

620

4

505

40

32

40

40

40

36

M27

16

91

72

91

91

91

DN450

457

600

670

4

555

50

34,5

42

40

46

36

M33

20

135

92

113

107

124

DN500

508

660

730

4

615

51

36,5

45

44

48

36

M33

20

163

116

144

141

154

DN600

610

770

845

5

720

66

42

-

46

58

39

M36

20

284

179

-

196

249

DN700

711

875

960

5

820

c

46,5

-

46

-

42

M39

24

-

256

-

253

-

DN800

813

990

1085

5

930

c

51

-

50

-

48

M45

24

-

360

-

353

-

DN900

914

1090

1185

5

1030

c

55,5

-

54

-

48

M45

28

-

470

-

457

-

DN1000

1016

1210

1320

5

1140

c

60

-

58

-

56

M52

28

-

630

-

609

-

DN1100

1116

1310

1420

5

1240

c

64,5

-

60

-

56

M52

30

-

787

-

731

-

DN1200

1220

1420

1530

5

1350

c

69

-

64

-

56

M52

32

-

979

-

907

-

DN1300

1320

1530

1640

5

1455

c

72

-

70

-

62

M56

32

-

1176

-

1142

-

DN1400

1420

1640

1755

5

1560

c

74

-

72

-

62

M56

36

-

1385

-

1347

-

DN1500

1524

1740

1865

5

1670

c

77,5

-

76

-

62

M56

38

-

1640

-

1608

-

DN1600

1620

1860

1975

5

1780

c

81

-

80

-

62

M56

40

-

1925

-

1901

-

DN1800

1820

2070

2195

5

1985

c

88

-

88

-

70

M64

44

-

2586

-

2586

-

DN2000

2020

2300

2425

5

1690

c

95

-

95

-

70

M64

48

-

3351

-

3351

-
